管理工程中的工具#

在打开一个工程后，可以管理其中的工具。

C++

auto project = visionflow::Project::Open(...);

添加工具#

使用 visionflow::Project::add_tool() 函数向工程中添加工具。

该函数接收2个参数。

第1个为字符串，指定工具类型。可用的工具包括VisionFlow内置的输入（Input）、分割（Segmentation）等，和用户通过 visionflow::graph::ToolFactory::Register() 自行注册的工具。可以使用 visionflow::graph::ToolFactory::GetAllToolNames() 获取。

Note

如果指定的工具类型有误，将抛出 visionflow::excepts::InvalidToolType 异常。

第2个参数可选，为工具的唯一标识符，默认为空字符串。当参数留空时，VisionFlow会根据工具类型生成一个不冲突的标识符。

Note

如果指定了标识符，且工程中已经存在的同名工具，将抛出 visionflow::excepts::ToolAlreadyExist 异常。

函数返回新添加工具的标识符。如果通过参数指定了标识符，则返回的标识符一定与指定的相同。

C++

// 自动生成一个标识符 返回的标识符可能形如 Input_1
std::string tool_id_input = project->add_tool("Input");
// 指定标识符 只要成功添加，保证返回的标识符一定与指定的相同
std::string tool_id_seg = project->add_tool("Segmentation", "Seg_1");
assert(tool_id_seg == "Seg_1");
// 指定标识符，但是工程中已经存在同名工具，抛出异常
// std::string exception = project->add_tool("Segmentation", "Seg_1");

查看现有工具列表#

使用 visionflow::Project::tool_list() 函数获取工程中所有工具的标识符列表。

在工具之间建立连接#

手动连接#

使用 visionflow::Project::connect() 函数手动建立连接。

该函数接收2个参数，为 visionflow::ToolNodeId 类型，分别指定源节点和目标节点。每个 ToolNodeId 中包括工具标识符、节点标识符和可省略的下标。

C++

// 将输入工具的图像输出连接到分割工具的图像输入
project->connect({ "Input_1", "image" }, { "Seg_1", "image" });
// 另一种可能的ToolNodeId形式
project->connect({ "Input_1/views" }, { "Seg_1/views" });
// 含有下标的节点标识符
project->connect({ "Input_1", "image" }, { "Integration", "properties", 0 });
project->connect({ "Seg_1", "match_result" }, { "Integration/properties[1]" });

如果2个节点之间已经存在连接，将不进行任何操作。如果指定的目标节点含有合法下标，将源节点连接到目标节点的指定下标；覆盖此下标已经存在的连接。如果指定的目标节点不含下标，且目标节点的输入数量仍有剩余，将自动连接到目标节点的下一个输入下标。

Note

必须保证源和目标标识符正确、不会成环、输入输出方向正确、类型匹配。如果存在错误，将抛出以下异常： visionflow::excepts::ToolNotFound visionflow::excepts::NodeNotFound visionflow::excepts::LoopConnection visionflow::excepts::InvalidConnection visionflow::excepts::DataTypeMismatch visionflow::excepts::InActiveOutputNode

自动连接（不推荐）#

使用 visionflow::Project::auto_connect() 函数尝试自动建立连接。该函数接收2个参数，分别为源工具标识符和目标工具标识符。

该函数会尽可能为目标工具的所有输入节点建立连接。如果目标工具存在多输入节点，或存在函数无法自动建立连接的输入节点，均认为自动连接失败，函数返回 false ，不会做出任何更改。如果连接成功，函数返回 true 。

Note

该函数建立的连接可能并不符合预期。因此，不推荐 在复杂的工程中使用该函数。

即使成功自动连接，也应仔细检查建立的连接是否是用户所期望的。

尝试建立连接的逻辑如下：

可以使用的输出节点范围是：源工具的所有输出节点，以及源工具的所有前序依赖的输出节点，按照拓扑顺序

4次遍历仍未建立连接的输入节点，优先选择尚未连接且数据特征完全匹配的输出节点，然后选择已经连接或数据特征不完全匹配的输出节点。具体逻辑是：

尚未连接、与输入节点的特征要求完全匹配的输出节点

尚未建立连接的输出节点中，能满足输入要求特征的其他输出节点（不是完全匹配，即输出特征多于输入特征）

所有输出节点中，特征完全匹配的输出节点

所有输出节点中，能满足输入要求的任何输出节点

C++

bool ok = project->auto_connect("Input_1", "Seg_1");
// 如果 ok==false，保证不对工程做出任何更改

修改连接关系#

修改现有连接#

对于已经建立的连接，可以通过 visionflow::Project::connect() 函数修改连接关系。

通过参数传入新的源工具的标识符和节点，和已经连接的目标工具、节点、下标，即断开目标工具原有连接，在传入参数节点之间建立新连接。

C++

// 现有连接
project->connect({ "Input_1/image" }, { "Integration/properties[0]" });
// 修改连接：Input_1/image 到 Integration/properties[0] 的连接断开
project->connect({ "Input_2/image" }, { "Integration/properties[0]" });

断开连接#

使用 visionflow::Project::disconnect() 函数断开连接。

指定上下游节点的重载#

函数接收2个 visionflow::ToolNodeId 类型的参数，分别指定要断开连接的源节点和目标节点。

C++

// 断开连接
project->disconnect({ "Input_1/image" }, { "Integration/properties[0]" });

Note

需保证指定的源节点和目标节点存在、输入输出方向正确、类型正确、连接存在，否则将抛出以下异常： visionflow::excepts::ToolNotFound visionflow::excepts::NodeNotFound visionflow::excepts::InvalidConnection visionflow::excepts::InvalidNodeId

如果指定了下标，且下标超过实际连接数， 不会抛出异常 ，也不做任何更改。

只指定下游节点的重载#

函数接收1个 visionflow::ToolNodeId 类型的参数，指定要断开连接的下游节点。

如果参数指定了下标，只断开该下标的连接；否则，断开该节点上的所有连接。

C++

project->disconnect({ "Integration/properties[0]" });

删除工具#

使用 visionflow::Project::remove_tool() 函数删除工具。

函数接收2个参数。第1个为工具的标识符。

第2个参数 remove_all_depends_on_this 为可选的删除策略，默认为 false ，即只删除本工具；如果传入 true ，将同时删除所有直接或间接依赖于本工具的工具。

函数会删除工具、断开所有与被删除工具的连接、删除工具中的所有数据和自定义内容。

C++

// 删除工具
project->remove_tool("Seg_1");

// 删除工具和下游所有依赖该工具的工具
project->remove_tool("Input_1", true);

Note

如果传入工具标识符不存在，不会抛出异常，不进行任何修改。

复制工具#

复制单个工具#

使用 visionflow::Project::copy_tool() 函数复制单个工具。

函数接收3个参数。第1个为被复制的工具标识符。第2个为可选参数，指定新工具的标识符；默认为空字符串，表示自动生成新标识符。第3个为 visionflow::graph::CopyToolOptions 类型可选参数，指定复制策略。

复制策略包含2个字段。

auto_connect 指定是否为新复制的工具建立连接，默认为 false ，即新复制的工具上不带有任何连接。

tool_maps 为 std::map<std::string, std::string> ，仅在 auto_connect 为 true 时有效，对于源工具的每个上游连接，如果 tool_maps 中存在上游工具标识符的映射，新工具将连接到映射的工具上；否则将与源工具连接到相同的上游工具。

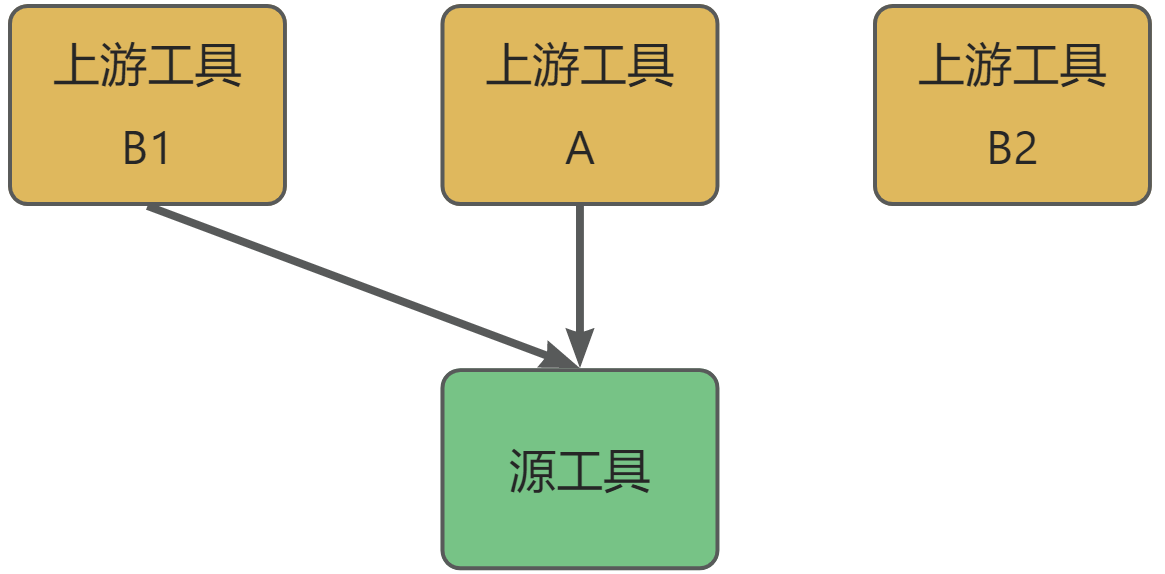

举例说明，假设工程中现有如图所示的工具

../_images/tutorial-tool_manage-copy_tool.png

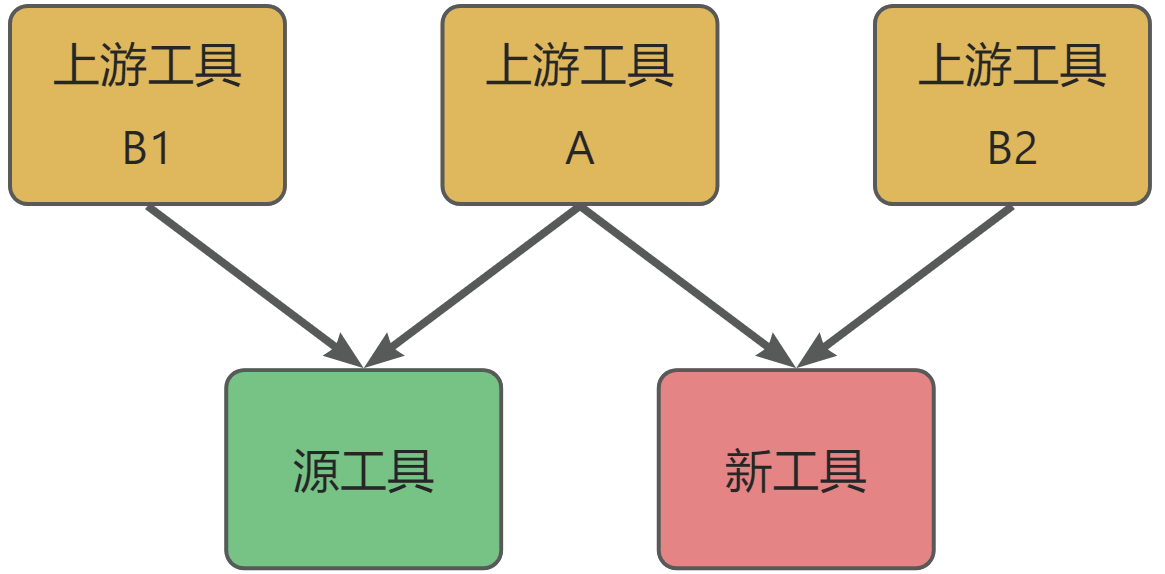

指定将源工具复制一份， CopyToolOptions 为 { true, {{"B1", "B2"}} } 。复制的结果如下图，可见新工具到上游A的连接仍然存在，到上游B1的连接被重新映射到B2。

../_images/tutorial-tool_manage-copy_tool-1.png

函数返回新工具的标识符。如果通过传入参数指定了标识符，保证返回的标识符与传入参数相同。源工具内部的数据都将被原样复制。

C++

// 新的工具有新生成的标识符、源工具的数据，没有连接
std::string new_seg_1 = project->copy_tool("Seg_1");
// 新工具标识符固定为 Seg_2
std::string new_seg_2 = project->copy_tool("Seg_1", "Seg_2");
// 新工具的有新生成的标识符，与源工具连接到相同的上游工具
std::string new_seg_3 = project->copy_tool("Seg_1", "", { true });
// 源工具原来向上连接到 Input_1，新工具连接到 Input_2
std::string new_seg_4 = project->copy_tool("Seg_1", "", { true, { { "Input_1", "Input_2" } } });

Note

如果源工具标识符为空或不存在，分别抛 visionflow::excepts::InvalidToolId 和 visionflow::excepts::ToolNotFound 异常。

如果指定了新工具标识符，但此标识符已经存在，抛 visionflow::excepts::ToolAlreadyExist 异常。

如果指定了 tool_maps ，但其中指定的新上游工具标识符不存在，抛 visionflow::excepts::ToolNotFound 异常。

复制工具组#

使用 visionflow::Project::copy_tool_group() 函数复制工具组。

函数接收2个参数。第1个为 std::set<std::string> ，指定将被复制的工具标识符。第2个为可选的 visionflow::graph::CopyToolOptions 类型参数以指定复制策略。

复制工具组时不支持指定新工具的标识符，都由VisionFlow自动生成。

当传入的 CopyToolOptions 中 auto_connect 为 false 时，新复制的工具将不包含任何连接，包括源工具组内部的连接也被删除；为 true 时，工具组内部的连接将原样被复制，组内工具的上游连接如复制单个工具一样被复制。

函数返回一个 std::map<std::string, std::string> ，为源工具标识符到复制工具标识符的映射。

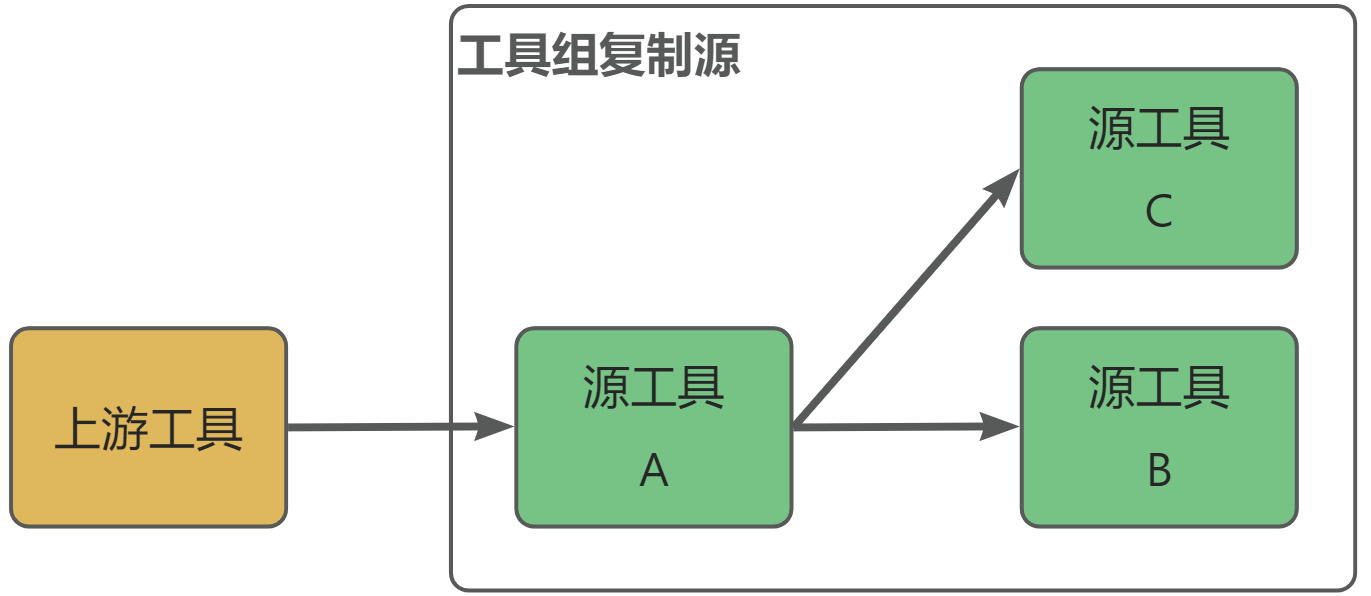

举例说明，工程中现有如图所示的工具，将工具A、B、C作为一组复制一份。

../_images/tutorial-tool_manage-copy_tool_group-1.png

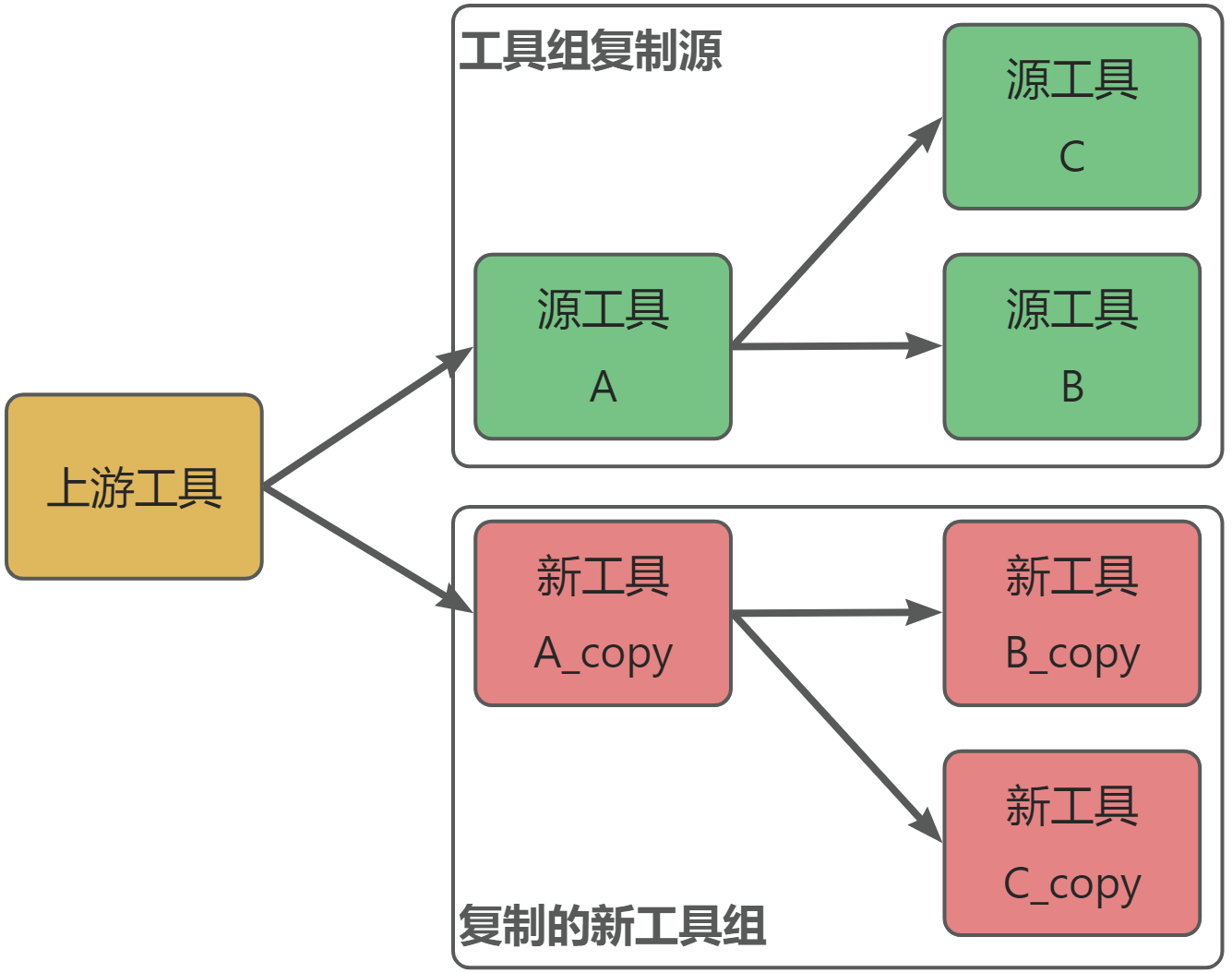

传入 CopyToolOptions 为 { true } ，即保留内部和上游的连接关系，结果如图所示

../_images/tutorial-tool_manage-copy_tool_group-2.png

复制工具组也支持将上游连接映射到新的工具，请参考复制单个工具的例子。

C++

// 这样复制出的两个工具不具有任何连接
auto copied_tools_1 = project->copy_tool_group({ "Seg_1", "Seg_2" });
// Seg_1 与 Seg—_2 之间如果有连接，新工具间也复制相同的连接
// Seg_1 Seg_2 的上游连接也被复制
auto copied_tools_2 = project->copy_tool_group({ "Seg_1", "Seg_2" }, { true, {} });

Note

抛出异常的情况与复制单个工具相同。

重命名工具#

使用 visionflow::Project::rename_tool() 函数重命名工具。

函数接收2个字符串参数，为工具当前的标识符和新的标识符。

函数将用新的标识符新建一个相同的工具，然后复制数据和连接，最后删除原工具。

C++

project->rename_tool("Seg_1", "Seg_1_renamed");

Note

如果任何一个标识符为空，抛 visionflow::excepts::InvalidToolId 异常。

如果旧工具不存在，抛 visionflow::excepts::ToolNotFound 异常。

如果新工具标识符已经存在，抛 visionflow::excepts::ToolAlreadyExist 异常。

在复制数据时还可能抛出 visionflow::excepts::DatasetNotExists visionflow::excepts::DatasetAlreadyExists visionflow::excepts::RocksDBError 异常。

导出/导入工程模板#

工程模板是一个JSON文件，工程中的工具和其连接关系可以被导出为工程模板，从工程模板可以导入这些工具和之间的连接。

使用 visionflow::Project::export_proj_template() 函数导出工程模板，使用 visionflow::Project::import_proj_template() 函数导入工程模板。

2个函数都只接收1个参数，指定工程模板文件的路径。

工程模板的导入等价于向工程中添加模板中的所有工具，然后在这些工具之间建立连接。因此，导入时工程内可以含有其他工具和连接，只要其标识符不与模板内冲突即可。

C++

project->export_proj_template("template.json");
project->import_proj_template("template.json");

导出的工程模板内容如以下所示， tools 是工具标识符到其类型的映射， connections 是连接关系的数组。

{
    "tools": {
        "Input_1": "Input",
        "Segmentation_1": "Segmentation",
    },
    "connections": [
        {
            "from_node_id": "image",
            "from_tool_id": "Input_1",
            "to_node_id": "image",
            "to_tool_id": "Segmentation_1"
        },
        {
            "from_node_id": "views",
            "from_tool_id": "Input_1",
            "to_node_id": "views",
            "to_tool_id": "Segmentation_1"
        }
    ]
}

Note

导出模板时，如果指定的输出文件已经存在或无法正常创建，分别抛出 visionflow::excepts::FileExisted 和 visionflow::excepts::CanNotOpenFile 异常。

Note

导入模板时，如果指定输入文件无法正常打开，抛 visionflow::excepts::CanNotOpenFile 异常；

如果文件内容损坏导致无法导入，抛 visionflow::excepts::DeSerializeFailed 异常;

如果导入时添加工具出错，或在添加的工具之间建立连接出错，均抛出异常，可参考对应函数 visionflow::Project::add_tool() 和 visionflow::Project::connect()。

查看工程检测流程#

获取Graphviz结构图#

使用 visionflow::Project::to_graphviz() 函数将工程转换成Graphviz的dot语言。

该函数接收1个 visionflow::graph::DotInfoOptions 参数，用于指定是否导出特定元素。

DotInfoOptions 有3个字段，依次为： with_node_type 控制是否显示节点类型， with_node_docs 控制是否显示节点描述， with_update_time 控制是否显示节点更新时间。

以上3个字段均默认为 true ，即导出的图示含有最多信息。

可以使用一些工具，如 Graphviz Online ，查看导出的图示。

C++

std::string dotlang = project->to_graphviz();

获取工具内部信息#

使用 visionflow::Project::tool_info() 函数获取工具的信息。

该函数接收1个参数，为工具标识符。返回一个 visionflow::ToolInfo 对象。通过该对象，可以查询工具类型、输入输出、内部计算节点等。

`ToolInfo` 对象的详细用法#

工具一般信息#

visionflow::ToolInfo::id() 和 visionflow::ToolInfo::type() 函数返回工具的标识符和类型。

数据节点（数据边/属性或参数）#

visionflow::ToolInfo::input_edges() visionflow::ToolInfo::output_edges() 和 visionflow::ToolInfo::data_edges() 函数返回一个 std::vector<visionflow::DataEdge> ，分别为工具的输入、输出数据节点和所有数据节点（包括输入输出）。

对于每个 visionflow::DataEdge 对象，可以获取的信息有：

节点标识符 visionflow::DataEdge::id()
允许的最大连接数 visionflow::DataEdge::allow_max_connect()
概念类型（属性或参数） visionflow::DataEdge::cpt_tag()
是否是虚拟输入节点 visionflow::DataEdge::is_virtual_port()
是否是工具的输出节点 visionflow::DataEdge::is_tool_output()
使用该数据的计算节点 visionflow::DataEdge::used_by()

如果是虚拟输入节点，还可以获取：

其要求的数据特征 visionflow::DataEdge::required_features()
连接到的上游工具 visionflow::DataEdge::redirects()

如果不是虚拟输入节点，还可以获取：

节点是否使能 visionflow::DataEdge::is_active()
节点的数据类型 visionflow::DataEdge::type()
产生该数据的计算节点 visionflow::DataEdge::generated_by()
更新时间 visionflow::DataEdge::last_update_time()

计算节点（算子和配置器）#

visionflow::ToolInfo::compute_nodes() 函数返回一个 std::vector<visionflow::ComputeNode> ，为工具的所有计算节点。

对于每个 visionflow::ComputeNode 对象，可以获取的信息有：

节点标识符 visionflow::ComputeNode::id()
节点类型 visionflow::ComputeNode::type()
概念类型（算子或配置器） visionflow::ComputeNode::cpt_tag()
最后更新时间 visionflow::ComputeNode::last_update_time()
使用的参数 visionflow::ComputeNode::param_nodes()
所有输入节点 visionflow::ComputeNode::input_nodes()
所有输出节点 visionflow::ComputeNode::output_nodes()
