图片绘制几何图形和文字#

VisionFlow 提供了基本的几何图形和文字绘制接口，方便在图片上面渲染几何图形或者一些文字。

绘制几何图形#

VisionFlow 提供了绘制多种几何类型的函数，具体接口请参考工具清单及详细流程图中 Image绘制几何图形。函数定义中的参数 thickness 表示线条粗线，如果为负数代表填充几何图形；

以下示例代码将会绘制一个填充的圆形：

C++

#include <vector>
#include "visionflow/image/draw.hpp"

std::vector<int> color{255};
visionflow::Image image = visionflow::Image::Zeros(1, {100, 100});
visionflow::geometry::Circle2f circle{{50, 50}, 25};
visionflow::img::draw(image, circle, color, -1, visionflow::img::kLine8);

绘制文字#

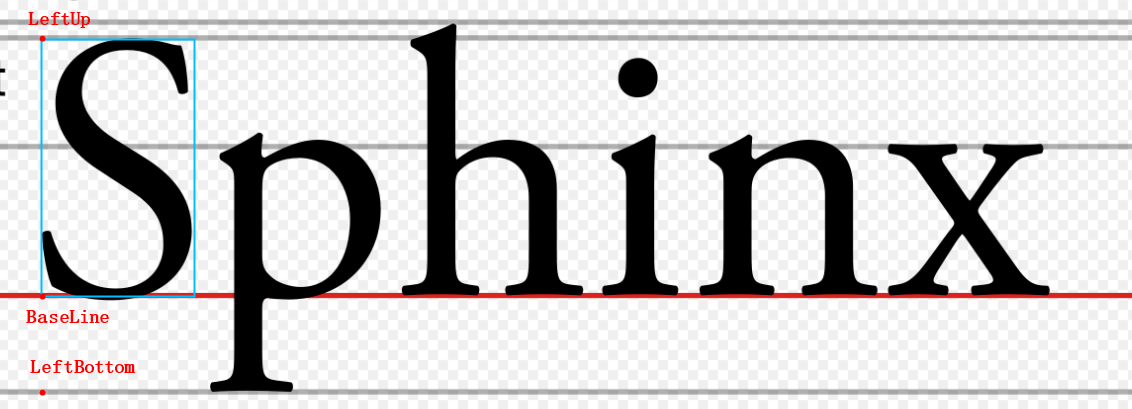

接口定义请参考工具清单及详细流程图中 Image绘制文字。函数定义中的参数 pos 表示要绘制文字的起始点；参数 pos_mode 为0表示基线base_line、为1表示左上角点、为2表示左下角点(详见下图)；

参数 font_name 用于指定渲染文字时使用的字体名称：

Windows上可直接查看注册表中 计算机/HKEY_LOCAL_MACHINE/SOFTWARE/Microsoft/Windows NT/CurrentVersion/Fonts 表中的各个字体名称，例如微软雅黑为 “Microsoft YaHei & Microsoft YaHei UI (TrueType)” ；
Linux上可通过 fc-list –brief 命令查看所有字体信息并传入 fullname 字段的字符串，例如某开源字体DejaVu的衬线版字体为 “DejaVu Serif” ；

如果 font_name 为空则会按顺序查找并使用常用的三种字体，并使用第一个找到的字体进行渲染，如果都没找到则会报错。

Windows
- Microsoft YaHei
- Segoe UI
- Microsoft JhengHei
Linux
- DejaVu Sans
- DejaVu Sans Mono
- Source Han Sans

渲染文字时如果选择的字体文件并不支持某个字符，则会使用 ‘?’ 代替并给出警告信息。

参数 font_height_pixel 用于描述渲染字体时的理想最大高度，对大多数字体而言是 ‘|’ 的长度；

参数 angle 表示整个字符串从起始点沿x轴正方向的旋转角度；

以下示例代码将会绘制一个字符串：

C++

#include <vector>
#include "visionflow/image/draw.hpp"

std::vector<int> color{150};
visionflow::Image image = visionflow::Image::Zeros(1, {500, 500});
visionflow::geometry::Point2f pos{100, 100};
const std::string &text = "阿丘科技";
draw(image, text, color, pos);

// 改变旋转角度:angle 以及起始点和字符的相对位置:pos_mode
draw(image,
    text,
    color,
    pos,
    32,
    visionflow::geometry::Radian::FromDegree(90),
    "",
    2);

将属性绘制到图片上#

接口定义请参考 visionflow::IRegion::draw_on() 和 visionflow::props::IRegionList::draw_on()。

对于每一个 visionflow::IRegion 规定的区域，该函数会绘制三个元素：

一个多边形，表示区域本身，如同 visionflow::IRegion::polygon() 所返回的；
多边形的旋转外接矩形，旋转角度与 visionflow::IRegion::angle() 所返回的一致；
一个字符串，位于外接矩形旋转方向的左上角，内容为 visionflow::IRegion::name() 和 visionflow::IRegion::score() 的值，用一个冒号连接，后者保留三位小数。

对于 visionflow::props::IRegionList，函数会将其中的每个区域分别绘制。

通过参数 visionflow::DrawOptions options 可以控制绘制行为。默认构造的 visionflow::DrawOptions 对象给出了一些自适应的绘制行为，即：

随机使用以下六种颜色之一：红色、蓝色、绿色、黄色、洋红色、青色；
多边形的线条粗细根据图像的大小自适应，且最小是 2 个像素；
字符高度是线宽的 16 倍，且最小是 32 个像素；
使用上文所述的默认字体。

只接受一个 image 参数的函数重载将使用上述默认行为。
